Získání originálního segmentu kráčející botky a start reverzního inženýrství

1. Záchrana unikátního dílu

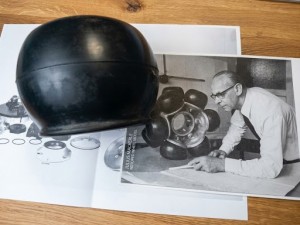

Nález originálního segmentu kráčející botky představuje klíčový milník pro celý projekt obnovy Rotopedu. Bez dochovaného fyzického vzorku by rekonstrukce složité geometrie a pružných vlastností obvodových prvků závisela pouze na dochované výkresové dokumentaci. Díky komunitě lidí, kteří sdílejí nadšení pro československou inženýrskou historii, neskončil tento vzácný artefakt na smetišti dějin, ale stává se základním kamenem pro přesnou replikaci.

2. Digitalizace a reverzní inženýrství

Prvním krokem navazujícím na získání dílu je jeho kompletní digitalizace pomocí 3D skenování. Přesný 3D sken umožní zachytit i drobné tvarové detaily, opotřebení a reálné rozměry segmentu. Získaná mračna bodů a CAD data následně poslouží jako podklad pro:

• Tvarovou rekonstrukci a modelování přesného 3D CAD modelu.
• Konstrukci dělené formy určené pro odlévání nebo lisování finálních dílů.
• Analýzu elastických parametrů a materiálových vlastností původního pryžového prvku.

3. Moderní technologie: 3D tisk z tekutých resinů

Sériová výroba finálních segmentů bude vyžadovat odpovídající elastomer, avšak pro prototypování a testování tvarové přesnosti využijeme nejmodernější dostupné aditivní technologie.

Příkladem pokročilého řešení je SLA/LFS 3D tisk z fotopolymerních pryskyřic (resinů) od společnosti Formlabs. Formlabs nabízí specializované technické a pružné materiály (např. Flexible/Elastic Resins), které svými vlastnostmi přímo odpovídají nárokům na simulaci chování pružné botky Rotopedu. Tato technologie nám umožní rychle ověřit funkci nových dílů přímo na fyzickém modelu před samotným spuštěním výroby finální formy.
