3D Tiskárna Dremel

3D Tiskárna Dremel 3D20

Naše tiskárny jsou určeny především pro rychlé prototypování běžně používaný tiskový materiál je PLA  oba stroje jsou vybaveny temperovanou komorou tak je  možné tisknout ostatní materiály jako například ABS.

Účelem tisku je kontrola před dalším krokem jako je výroba forem pro odlévání nebo přímé obrábění na CNC strojích

Stavební prostor stroje:

                                     140 mm šířka

                                     228 mm výška

                                     150 mm hloubka



3D TISK, PRINCIPY, TECHNOLOGIE

Internetová Wikipedie popisuje několik desítek zkratek názvů tiskových technologií, z nichž si jsou mnohé podobné (neřku-li zcela shodné). Podléhají však příslušným právům, patentům a ochranným známkám svého vlastníka a proto si alternativní výrobci musí pro stejný způsob technologie vymyslet jiný název a zkratku.

Klasickým příkladem je tisk pomocí tavené struny (filamentu), kde společnost 3D Systems užívá název PJP (plastic jet printing), společnost Stratasys FDM (fused depositiong modeling) a další výrobci užívají FFF (fused filament fabrication). Při tom jde téměř vždy o shodný princip a technologii. Abychom neporušili něčí práva, budeme raději říkat FFF. 3D tisk je aditivním způsobem vytváření modelů - aditivní = materiál je v průběhu procesu tvorby modelu přidáván. Konvenčním a opačným způsobem je například obrábění = materiál je při tvorbě modelu odebírán. Aditivní technologie v zásadě využívá čtyř základních principů, kdy je základní dělení určeno způsobem zpracování materiálu modelu:

Princip 1 – materiál je vytlačován tiskovou hlavou (např. FFF)
Princip 2 – tekutý materiál je vytvrzován v definované vrstvě (např. SLA)
Princip 3 – materiál je pojen pomocí lepidla, laseru apod. na podložce (např. SLS)
Princip 4 – oddělování materiálu v každé vrstvě (např. LOM)

Princip 1
Na tiskovou podložku je nanášen tiskový materiál po vrstvách. Vždy po dokončení tisku vrstvy se posune tisková hlava (nebo podložka) o jednu vrstvu a zahájí se tisk další vrstvy. Typickým zástupcem této technologie tisku tavenou strunou - filamentem (FDM, FFF, PJP a další). Nespornou výhodou je nízká pořizovací cena 3D tiskárny a nízké náklady na stavební materiál modelu. Také spektrum stavebních materiálů je široké a stále se zvětšuje – viz materiály. Nevýhodou je dlouhý čas tisku, značný rozptyl v tiskové přesnosti, volbě orientace tisku modelu, způsobu a konstrukci podpěr a další. V profesionální sféře se využívá technologie MJP (Multi Jet Printing). Tiskový materiál tryská pomocí tisíců otvorů tiskové hlavy, která zároveň vytváří voskové podpěry. Výtisk má velmi vysokou přesnost detailu a rozměru. Odplavení voskových podpěr probíhá automaticky v příslušné jednotce. Následné dokončovací operace jsou minimální nebo žádné.

Princip 2
V nádobě s tekutým polymerem je umístěna tisková deska, jejíž úroveň proti hladině polymeru určuje výšku požadované tiskové vrstvy. Světelný paprsek vykreslí požadovaný tvar vrstvy a tím dojde k vytvrzení polymeru v příslušném tvaru. Následně se tisková deska posune a světelný paprsek vykreslí a vytvrdí další požadovaný tvar. Typickým příkladem je SLA (stereo litografie) - je nejstarší technologií 3D tisku. Vyvinul jí zakladatel společnosti 3D Systems, pan Chuck Hull. Na konci osmdesátých let 20. století spatřila světlo světa první komerční 3D tiskárna SLA. Tiskovým materiálem je tekutý polymer, který je vytvrzován světlem (laser nebo DLP projektor). Zhotovený výtisk je následně třeba omýt v izopropylalkoholu a dodatečným UV světlem definitivně vytvrdit. Do dnes je SLA jednou z nejpřesnějších technologií s nabídkou desítek různých druhů polymerů.

Princip 3
Na tiskové desce je rozprostřen stavební materiál ve formě prášku. Tvar požadované vrstvy modelu je vytvrzen pomocí laseru nebo lepidla. Tisková deska se posune o úroveň definované výšky, nanese se další vrstva prášku a laser či lepidlo vytvrdí požadovaný tvar. Tento princip je hojně využíván technologiemi SLS (selective laser sintering), CJP (color jet printing) a DMP (direct metal printing). Stavebním materiálem je dle technologie celá škála plastů, kovů a prášků na bázi sádry. Technologie CJP je v současnosti nejrychlejší a jedinou, která dokáže vytisknout téměř fotorealistický 3D model.

Princip 4
Je výrobci nejméně aplikován. Technologie LOM (Laminated Object Manufacturing) využívá jako stavební materiál zpravidla papír nebo folii. Tvar vrstvy „tištěného“ modelu je vyříznut z materiálu nožem a následně je další vrstva přilepena na předchozí. Podání nové vrstvy materiálu je zajištěn odvinutím z role nebo podáním ze zásobníku např. formátu A4, A3 apod. Po dotištění / vyříznutí vrstvy může být tato ještě pomocí principu inkoustové hlavy obarvena. Lze tak dosáhnout i barevných efektů finálního modelu. Vzhledem k tomu, že se model vlastně netiskne, ale vyřezává, je trochu zvláštní hovořit o 3D tisku. Nic méně – materiál (v roli nebo v zásobníku papíru) se bezesporu přidává, proto je tato technologie rovněž aditivní a má v tomto výčtu své místo.

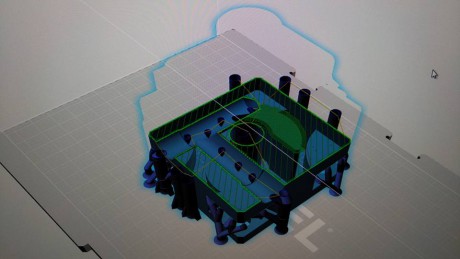

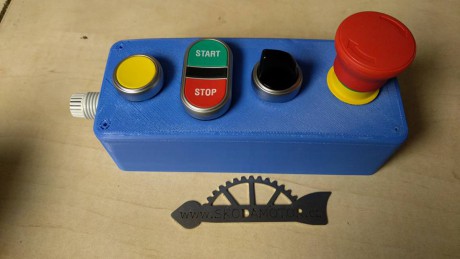

Náhledy fotografií ze složky CNC 3D Tiskárna Dremel 3D20
