Digitální vzkříšení zapomenutého triumfu
Stavíme Mackerleho unikátní pneumatický motor

V roce 1966 šokoval československý konstruktér Ing. Julius Mackerle technickou veřejnost vizionářským konceptem pohonu, který eliminoval složité převodovky, klikové hřídele i mazací systémy. Nahradil je čistou pneumatikou a přeléváním stlačeného vzduchu. Po šedesáti letech na tento fascinující odkaz navazujeme. Využitím moderního reverzního inženýrství jsme historické nákresy proměnili v digitální dvojče a vdechujeme tomuto zapomenutému drahokamu nový život – od prvních 3D tisků až po finální model z lehkých slitin hliníku.

Geniální myšlenka, která předběhla svou dobu

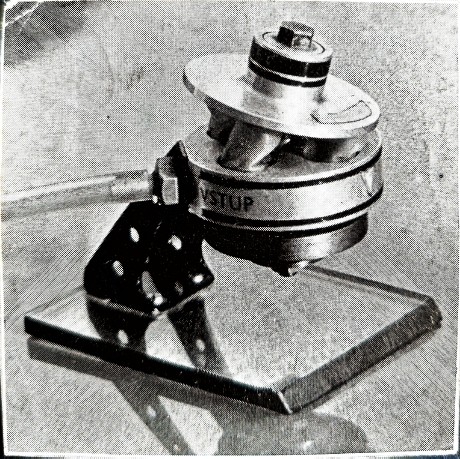

Dnešní svět mechaniky se opírá o precizní, ale nesmírně komplexní systémy – axiální hydromotory, složité převodové skříně a robustní hydraulické okruhy. Julius Mackerle však v druhé polovině 60. let zvolil diametrálně odlišnou cestu. Navrhl motor pracující na principu stlačeného vzduchu a pružných komor (membránových měchů), které se opírají o šikmo uloženou desku.

Celé kouzlo spočívá v absolutní eliminaci mechanického tření kovových pístů ve válcích. Stlačený vzduch je přes centrální rotační rozvaděč cyklicky vháněn do elastických vaků. Ty se jeden po druhém nafukují, tlačí na skloněný disk nad sebou a kvůli uložení na šikmé hřídeli nutí celou soustavu k plynulému odvalování a rotaci. Výsledkem je čistý krouticí moment bez potřeby jakéhokoliv mazání.

Reverzní inženýrství: Od historického řezu k digitálnímu dvojčeti

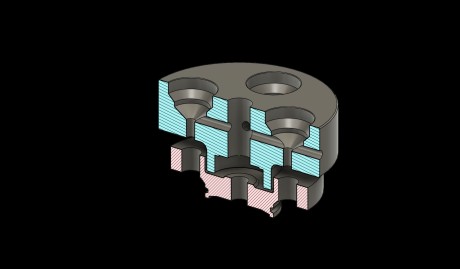

Naše práce na oživení Mackerleho odkazu začala tam, kde historie skončila – u archivních podkladů, detailních technických řezů a původní výkresové dokumentace. Prvním a klíčovým krokem bylo kompletní reverzní inženýrství. Původní dvourozměrné výkresy a řezy sestavy (včetně historického výkresu č. 24) jsme museli precizně analýzovat, přepočítat geometrické vazby a transformovat je do plně digitální podoby.

Výsledkem tohoto procesu je digitální dvojče celého pneumatického motoru. Tento CAD model nám umožňuje nejen dokonale pochopit interakci mezi vnitřním rotačním rozvaděčem a šikmou desku, ale také simulovat proudění vzduchu a dynamiku nafukování jednotlivých pružných komor ještě předtím, než se poprvé roztočí reálný stroj.

Od 3D tisku k hliníkovému prototypu

Přenos z digitálního světa do reality jsme rozdělili do dvou logických fází, které reflektují moderní postupy rychlého prototypování (rapid prototyping):

Fáze 1: Ověření konceptu pomocí 3D tisku

První fyzické komponenty – včetně komplexního rotačního rozvaděče se čtyřmi cyklickými kanály a protilehlé skloněné mechaniky – vyrábíme v těchto dnech za pomoci aditivní technologie (3D tisku). Plastové modely nám slouží k okamžitému ověření rozměrové přesnosti, reálné tolerance sestavitelnosti a hladkého chodu mechanických částí. Tato fase nám umožňuje eliminovat jakákoliv případná úskalí přenosu šedesát let staré geometrie do reálného světa.

Fáze 2: Finální plně funkční model

Jakmile plastové díly potvrdí bezchybnou kinematiku celého ústrojí, přistoupíme k výrobě finální verze. Ten bude vyroben z lehkých hliníkových slitin. Použití pokročilých materiálů zajistí dostatečnou strukturální tuhost, odolnost vůči tlaku dodávaného vzduchu a především zachová status plně funkčního modelu, který bude schopen demonstrovat reálný výkon a plynulý krouticí moment přesně tak, jak to v roce 1966 zamýšlel sám Ing. Mackerle.

Proč má Mackerleho koncept smysl i v 21. století?

Mackerleho motor nebyl jen slepou uličkou dějin. Princip motoru se šikmou deskou a pružnými vaky se později ukázal jako ideální pro specifické obory, jako je chemický průmysl či čištění odpadních vod. Jelikož v pracovním prostoru nedochází ke tření kovových ploch, systém nevyžaduje kapku oleje, čímž absolutně odpadá riziko kontaminace čerpaného média či okolního prostředí.

Oživením tohoto motoru na webu ŠkodaMotor.cz nechceme pouze vzdát hold zapomenuté genialitě československých konstruktérů. Chceme ukázat, že kombinace historického vizionářství a moderních technologií, jako je digitální modelování a 3D tisk, může otevřít dveře k novým pohledům na ekologické a bezúdržbové pohony dneška.

Sledujte náš web i nadále, v příštím díle vám ukážeme první video z testování tištěného modelu v pohybu!
