TECHNICKÁ ANALÝZA A ROZSAH ZKOUMÁNÍ KARBURÁTORU JIKOV 32 BS

Tento článek přináší podrobný přehled o metodice, rozsahu zkoumání a fungování emulzního karburátoru Jikov 32 BS (seřízeného dle rozpisky č. 3170 pro vozy Škoda 100), vycházející z dochované technické dokumentace a měření prováděných na specializované poloprovozní zkušební stanici (PZK). Analýza se zaměřuje na dynamické chování hlavní dávkovací soustavy, která tvoří páteř celého karburátoru a zásadním způsobem ovlivňuje optimální tvorbu směsi s ohledem na redukci škodlivých exhalací.

1. Architektura a uspořádání karburátoru Jikov 32 BS

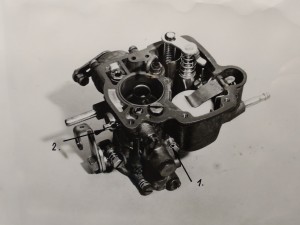

Zkoumaný karburátor řady Jikov 32 BS reprezentuje koncepci „emulzního“ karburátoru, u něhož dochází ke kompenzaci složení směsi připouštěním vedlejšího vzduchu do kanálů hlavní dávkovací soustavy. Samočinná regulace podtlaku účinně koriguje intenzitu výtoku paliva z trysek. Pro potřeby podrobného zkoumání je funkční schéma rozděleno do čtyř základních sekcí (řezů):

1. Řez A (Plováková komora): Obsahuje mechanismy regulující stálou výšku hladiny paliva a samotný přívod paliva.
2. Řez B a část řezu C (Základní dávkovací soustava): Je napájena společnou hlavní tryskou T_h a větví se do dvou funkčních částí – hlavní větve (vyústěné přes rozprašovač v horní části směšovacího prostoru nad škrticí klapkou) a pomocné větve (vedoucí přes volnoběžnou trysku T_v do směšovací komory pod škrticí klapkou).
3. Zbytek řezu C (Akcelerační a obohacovací mechanismy): Zahrnuje uspořádání akcelerační pumpičky s injektorem (i) a obohacovač pro režimy velkých zatížení motoru. Tato zařízení jsou mechanicky ovládána společnou páčkou na osičce škrticí klapky. Při zkouškách byl původní injektor nahrazen modernějším typem lépe usměrňujícím paprsek paliva do středu malého difuzoru.
4. Řez D (Sytič): Představuje konstrukční uspořádání startovacího zařízení.

2. Metodika zkoumání a seřízení na zkušebním zařízení

Cílem měření bylo stanovit provozní charakteristiky – tedy závislost spotřeby paliva na množství vzduchu proudícího karburátorem při různých polohách škrticí klapky. Měření probíhalo za quasi-stacionárního proudění na PZK.

• Výchozí nastavení: Maximální množství vzduchu bylo stanoveno na 137 kg/h (vypočteno pro motor o objemu 0,99 litru, maximální otáčky n_max = 5500 min^-1 a účinnost η_v = 0,7).
• Volnoběžný režim: Nastavení pomalého běhu naprázdno se provádělo při úhlu otevření škrticí klapky 3° 30'. Podtlak v sacím potrubí dosahoval ve výchozím bodě hodnoty +45 torr (spotřeba vzduchu 4,34 kg/h, dodávka paliva 0,393 kg/h), což odpovídalo směšovacímu poměru λ = 11,0.
• Přesnost: Ovládací mechanismus klapky umožňoval nastavování úhlu s přesností ± 2 minuty.
• Regulace tlaků: Průběh podtlaku v sacím potrubí (ΔP_sp) byl řízen dvěma regulačními šoupátky (přímé v sacím traktu a odlehčovací pro přídavný vzduch). Při měření rychlostní charakteristiky se škrcení provádělo výhradně klapkou karburátoru bez změny polohy ventilů. Při zkoumání vnější charakteristiky zůstávala klapka trvale plně otevřená a průtok se reguloval hlavním šoupátkem v sacím traktu.

3. Výpočetní vyhodnocení a hydrodynamika trysek

Aby bylo možné analyticky oddělit spotřebu paliva v obou propojených větvích, bylo nutné přesně změřit podtlak v emulsní šachtě (-ΔP_e) a podtlak ve volnoběžném kanále (ΔP_v) pomocí speciálních sond.

Problémy s měřením podtlaků

Měření podtlaku v emulsní šachtě je v praxi značně komplikované. Příčinou je geometrie difuzoru karburátoru 32 BS (průměr 23 mm), kde výstupní partie vykazuje úhel rozšíření přibližně 10°. Při úhlech větších než 6° dochází u stěny difuzoru k odtrhávání proudu vzduchu, což způsobuje silné kolísání statického tlaku. Sondy vykazují pulzování („dýchání“), kvůli kterému nasávají palivo do měřicího traktu. Ke stabilizaci výsledků bylo nutné sondy při každém měření profukovat a testy opakovat.

Výpočet Reynoldsova čísla (Re_D)

Pro stanovení průtokových součinitelů trysek μ_h a μ_v se využívá modifikovaný vztah dle ČSN 25 7710:

Kde G je průtok paliva (kg/h), D je vnitřní průměr trysky (mm) a η je dynamická viskozita. Pro zkušební palivo (kinematická viskozita 1,25 · 10^-6 m²/s, měrná váha γ_p = 760 kg/m³) vychází dynamická viskozita η = 99,4 · 10^-6 kg·s/m².

Výsledné linearizované vztahy pro zkoumané trysky jsou:

• Hlavní tryska T_h (D = 1,18 mm): Re_D = 307,7 · G
• Volnoběžná tryska T_v (D = 0,492 mm): Re_D = 735 · G

Závislost součinitelů průtoku μ na Reynoldsově čísle se následně určuje experimentálně pomocí kalibračních křivek (odvozených z klasických prací vídeňského profesora Vl. Linzera).

4. Analýza provázanosti hlavního a pomocného okruhu

Zásadním poznatkem zkoumání karburátoru Jikov 32 BS is fakt, že oba okruhy (hlavní i pomocný volnoběžný) jsou zásobovány palivem společně přes jedinou hlavní trysku T_h. To mezi nimi vytváří pevnou funkční vazbu.

Hlavní tryska napájí komůrku, která slouží jako malý zásobník pro obě větve – tzv. emulsní šachtu. Pomocná větev pracuje nepřetržitě od samého začátku rychlostní charakteristiky a zůstává aktivní až do cca 63° otevření škrticí klapky. Kanál napájející volnoběžnou trysku T_v je proto téměř stále zaplaven palivem, což izoluje podtlak ΔP_v od prostoru emulsní šachty.

Průtok paliva hlavní tryskou

Základní rovnice pro výpočet průtoku paliva hlavní tryskou G_ph zohledňuje podtlak v emulsní šachtě ΔP_e a hydrostatickou výšku (spad) hladiny paliva h_x:

• Proměnlivý spad (h_x): Vzniká pouze na začátku rychlostní charakteristiky v oblasti přechodu z volnoběhu. Hodnota h_x vyjadřuje rozdíl hladin mezi plovákovou komorou a emulsní šachtou. Je přímo závislá na množství paliva odsávaného tryskou T_v a na podtlaku ΔP_e.
• Inverze toku paliva: S rostoucím podtlakem ΔP_e pokles hladiny v šachtě ustává a palivo začíná stoupat směrem nahoru. Jakmile dosáhne kóty nejníže položených bočních otvorů emulsní trubice (tzv. ponor trubice, standardně cca 10 mm nad dnem), střetává se palivo s emulsním vzduchem proudícím z hlavního vzdušníku V_h. Od tohoto okamžiku se hodnota spadu ustálí na konstantě h₁ = 10 mm a do rozprašovače již proudí plně provzdušněná palivová emulze.

5. Závěry zkoumání a doporučení pro optimalizaci

Podrobné zkoumání chování karburátoru Jikov 32 BS přineslo klíčové poznatky pro konstrukční úpravy:

1. Oblast volnoběhu a přechodu: Pro plynulý průběh rychlostní charakteristiky v oblasti malého otevření klapky (6° až 12°) je kriticky důležitý tzv. by-pass otvor. Při úhlu kolem 6° dochází k nežádoucímu ochuzení směsi, zatímco při 10° se směs naopak příliš obohacuje. Studie doporučuje detailně upravit geometrii a polohu otvorů by-passu, případně provádět měření na speciálním modelu.
2. Vliv hydrostatického tlaku: Hydrostatický tlak paliva (daný hustotou γ_p a výškou hladiny) ma znatelný vliv na počátku charakteristiky. Například při otevření klapky na 16° činí podtlak ΔP_e = 26,4 kp/m² a celková hodnota pod odmocninou se započtením spadu se zvyšuje o 5,5 %. Při plném zatížení a vysokých rychlostech proudění se vliv hydrostatického spadu zcela vytrácí.
3. Kritické podtlaky: Ve volnoběžných polohách škrticí klapky podtlak za klapkou často překračuje kritickou hranici (ΔP_kr = (1 - 0,527) P_b). To znamená, že výtok paliva a průtok vzduchu v by-passu dosahují nadkritických rychlostí, což stabilizuje minutovou spotřebu paliva v režimu nuceného volnoběhu (brzdění motorem), což má přímý dopad na emise a průběh exhalací automobilu.

Tata analytická metoda ověřování podtlaků a průtoků pomocí PZK prokázala vysokou shodu mezi teoretickými hydrodynamickými výpočty a reálným chováním karburátoru. Poskytuje tak spolehlivý návod, jak optimalizací vnitřních prvků (emulsní trubice, průměrů trysek a vzdušníků) dosáhnout optimálního složení směsi spalovacích motorů.
