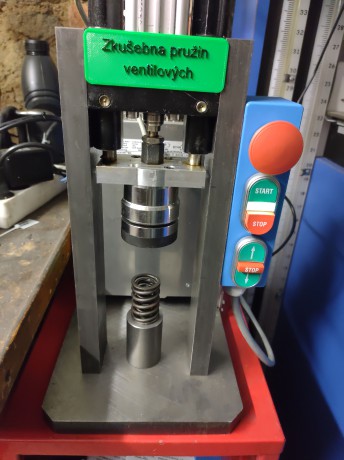

Elektronický tester ventilových pružin
Digitální tester pružin se záznamem vyhodnocení jednotlivých vzorků
Tester je vhodný na individuální měření jednotlivých pružin se záznamem historie. Při opakovaném měření je možné vyhodnocovat opotřebení pružin, při následné revizi ventilové hlavy.
Jednotlivá měření jsou zpracována barevně a po základním měření je možno ihned vyhodnotit rozdíly a systém automaticky počítá příslušnou axiální podkládací podložku. Po osazení podložky se provádí kontrolní test.
Technické řešení přístroje je na platformě CNC řídícího systému české firmy http://gravos.cz/ ta pro nás zajišťuje technologické celky řídích systému. Pro tento účel byla podle požadavků navrženo vizuální a vyhodnocovací prostředí, které je možno dynamicky přizpůsobit vlastním potřebám.
Systém zpracovává několik hodnot měření:

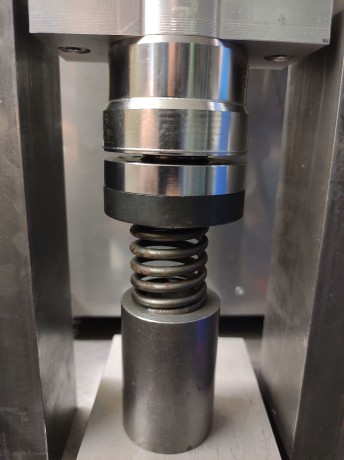

Volná pružina a měření v celém dynamickém rozsahu
Zapérovaná pružina v základu osazena do hlavy
Zdvih dle vačkového hřídele a příslušného přepákování

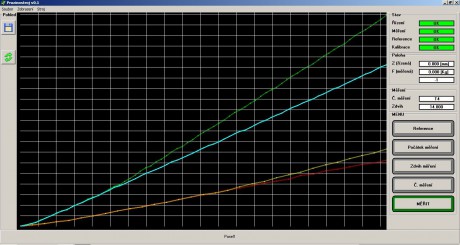

Všechny tyto hodnoty se zaznamenávají graficky a dvousloupcového diagramu pro vyhodnocení a archivování test
Technické možnosti:
Maximální délka pružiny 160 mm
Maximální měřená váha pružiny až 200 Kg
Náhledy fotografií ze složky Elektronický tester ventilových pružin
