Příprava na výrobu hlavy válce
Na obrázcích je vidět stav a postup prací při čištění. Jelikož, byl motor již částečně rozebrán a dlouhé roky uložen v krabicích tak se některé části poškodily a ztratily. Našim hlavním úkolem je vyrobit novou hlavu válce, podle původních dochovaných.

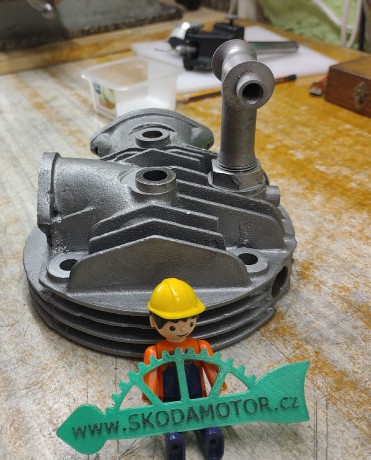

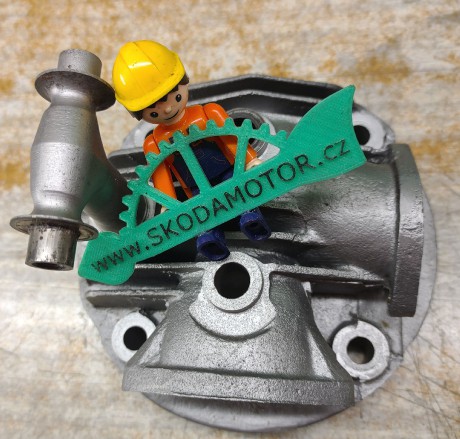

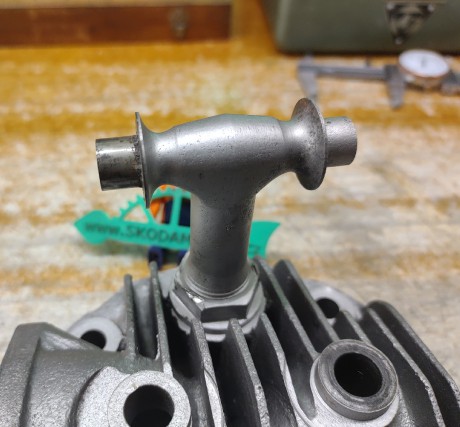

Na obrázku je vidět stav materiálu, pro další práci je potřeba hlavy odmastit a následně pískovat vhodným abrasivem a nakonzervovat.

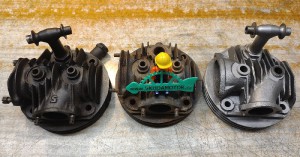

Po prohlídce všech 4 hlav jsem vybral jednu pro digitalizaci. Digitalizace stavu objektu nám umožňuje další práci, především zvětšení modelu o příslušné % smrštění. Takže, po odlití jsou rozměry shodné s původním dílem, nikoliv zmenšený odlitek jak se často stává.
Původní hlava se kontrolovala na spektrometru, abychom měli informace o původní slitině především o množství použitých legur litiny jak jsou chrom a nikl. Na základě těchto zjištění se zvolí vhodný materiál, ze kterého se bude hlava vyrábět a to včetně tepelného zpracování.

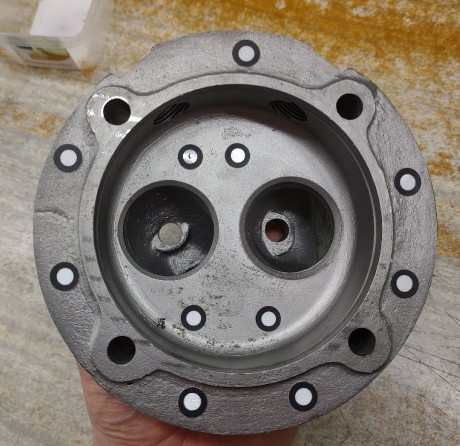

Hlava se naskenuje a data se zpracují pro 3D tisk z plastu jako kontrolní etalon, že nevznikla nějaká nežádoucí chyba v tvaru a velikosti. Následně se provádí příprava na modelové zařízení, dělící roviny formy vtoková soustava a především teplotní simulace pro vlastní odlévání. Samozřejmě vše s přídavky na obrábění dosedacích ploch.
Detaily průběhu budeme přinášet v dalších příspěvcích.
