Úvod /Fotoalbum /Diagnostika JT251A /Základní diagnostika pro správnou funkci a životnost vašeho motoru IV
Základní diagnostika pro správnou funkci a životnost vašeho motoru IV
![Čelní panel přístroje](/img/original/527/celni-panel-pristroje.jpg)

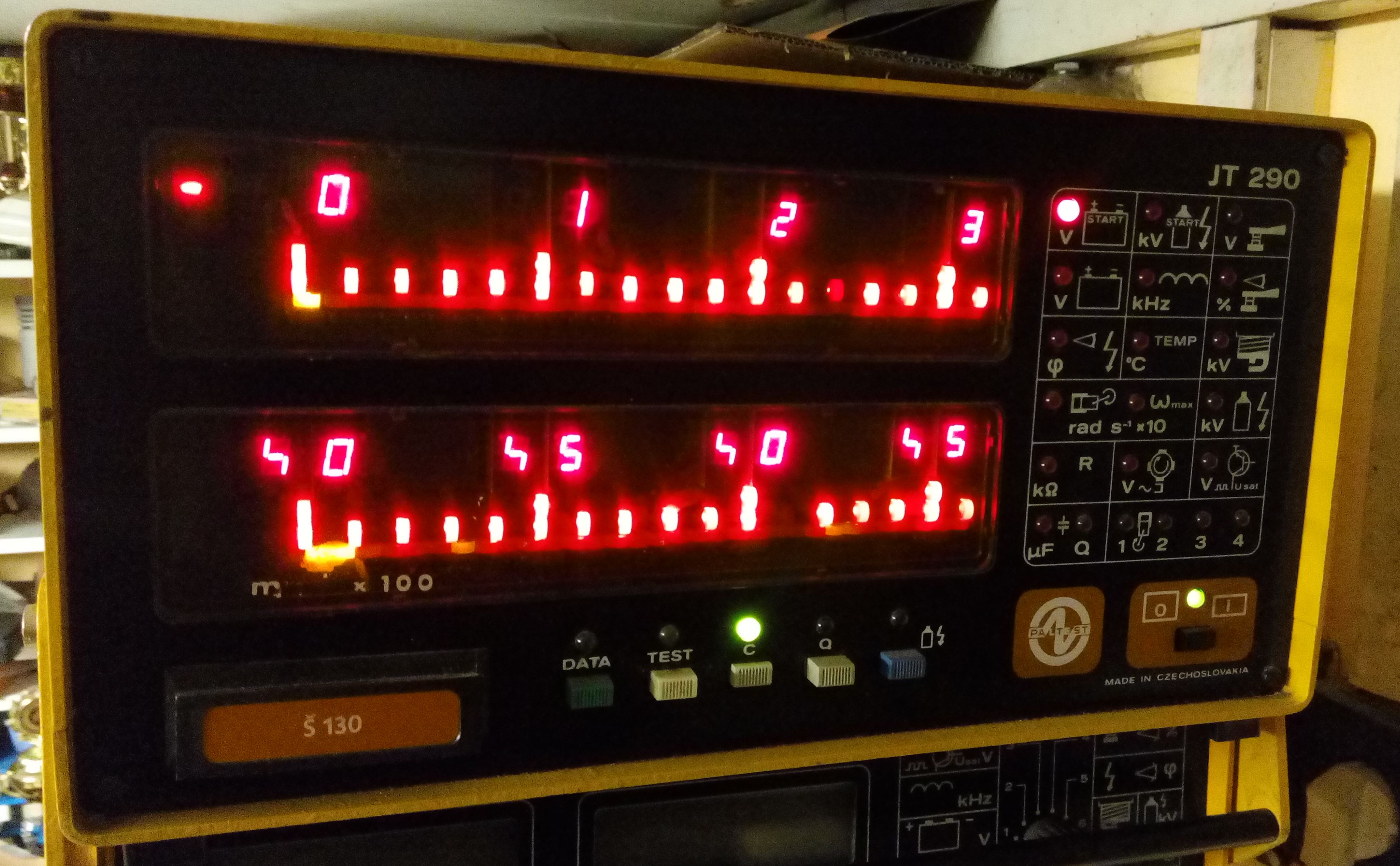

Čelní panel přístroje
Čelní panel přístroje
![Zadní panel přístroje](/img/original/528/zadni-panel-pristroje.jpg)

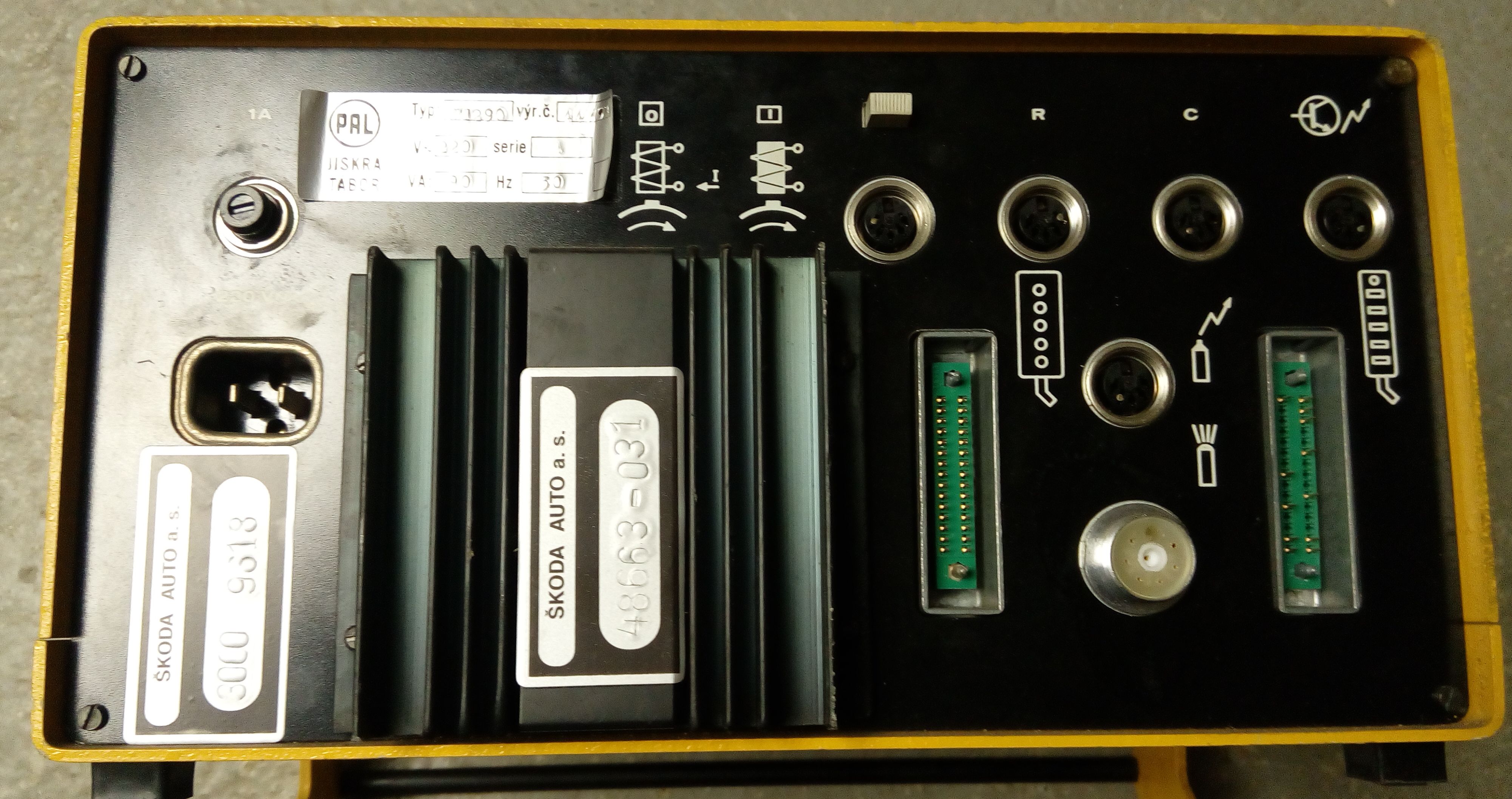

Zadní panel přístroje
Zadní panel přístroje
![Programové karty](/img/original/529/programove-karty.jpg)

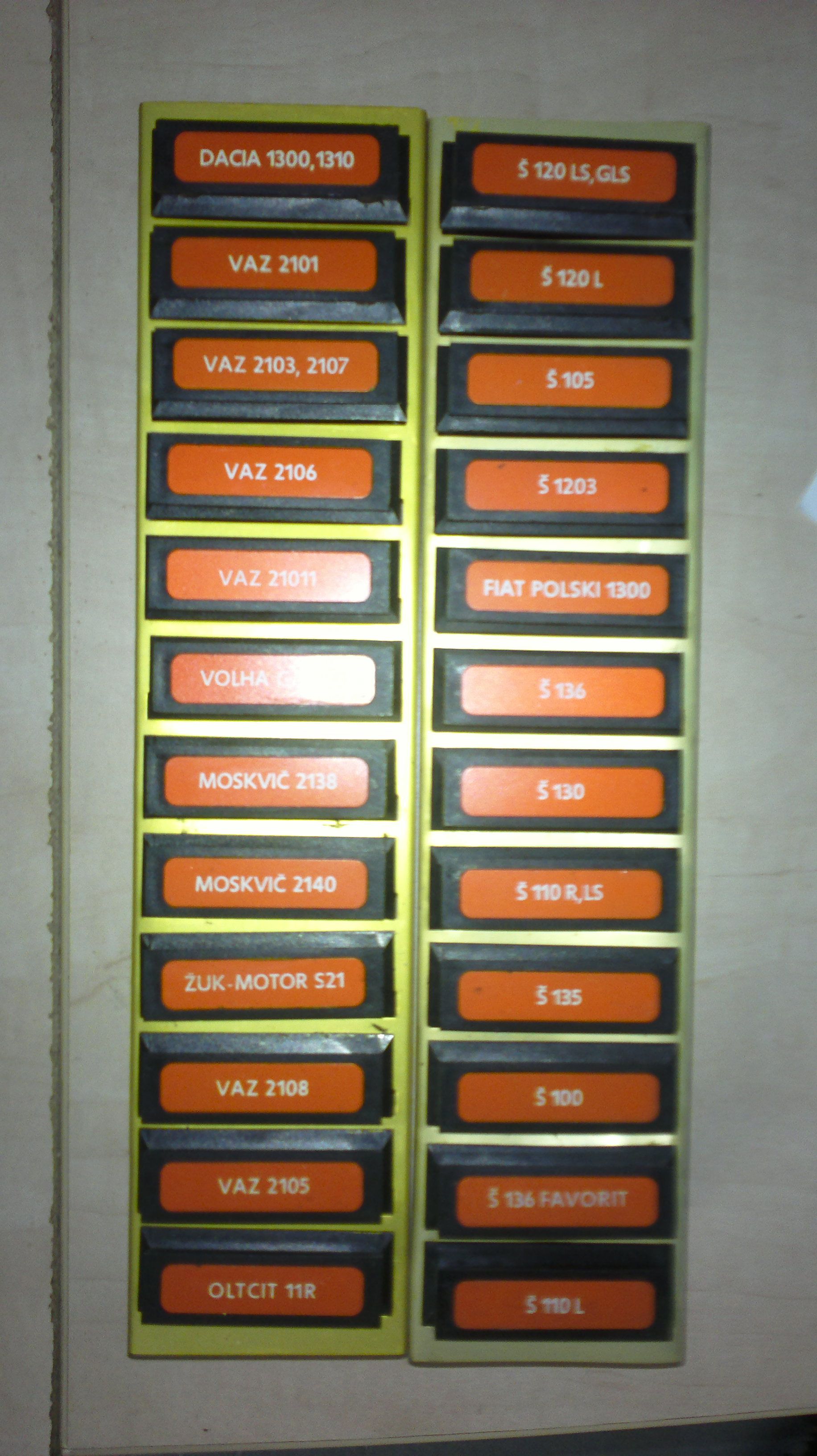

Programové karty
Programové karty
![Modulová karta Š 130](/img/original/530/modulova-karta-s-130.jpg)

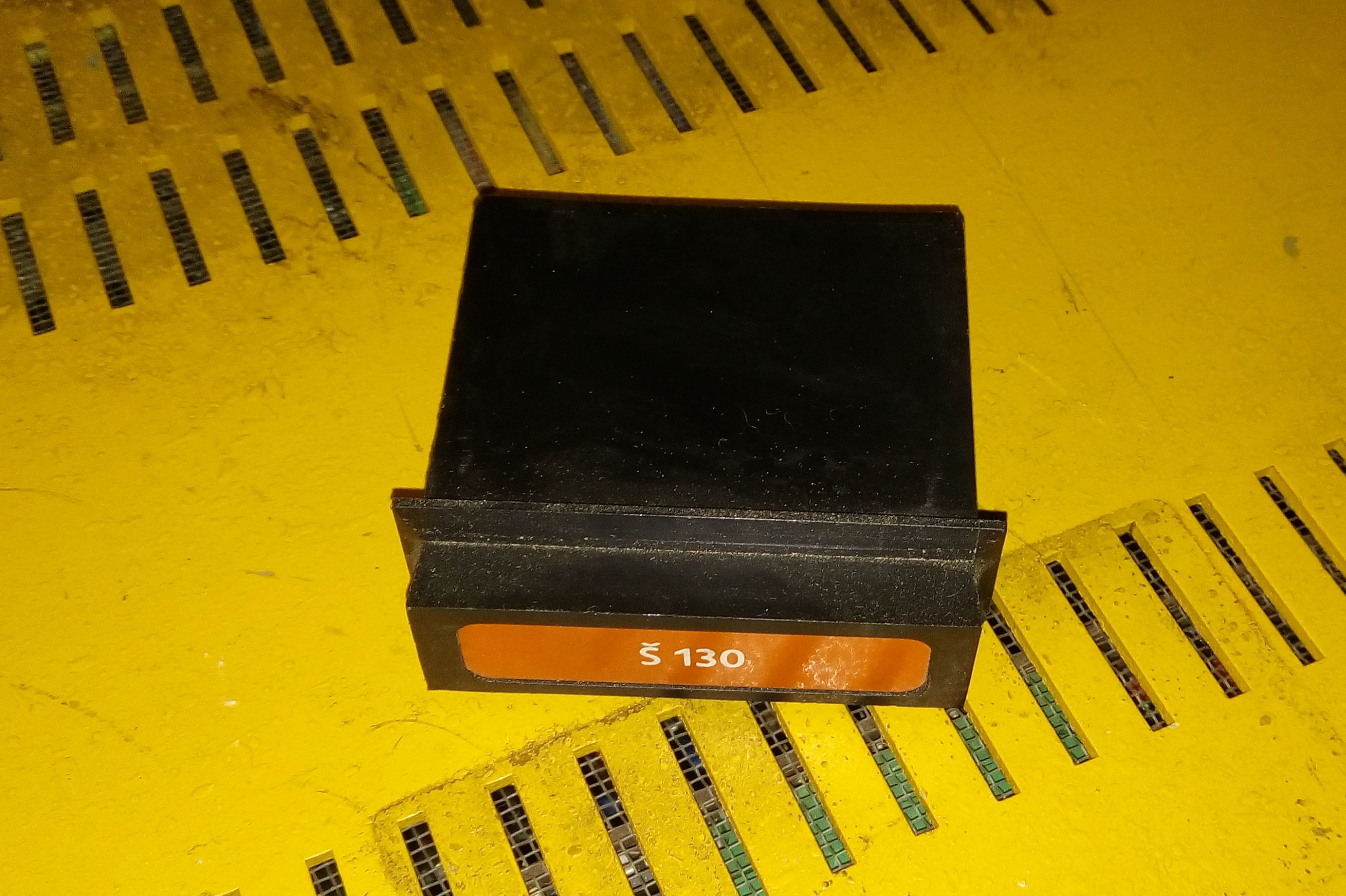

Modulová karta Š 130
Modulová karta Š 130
![Schema zapojení přístroje](/img/original/531/schema-zapojeni-pristroje.jpg)

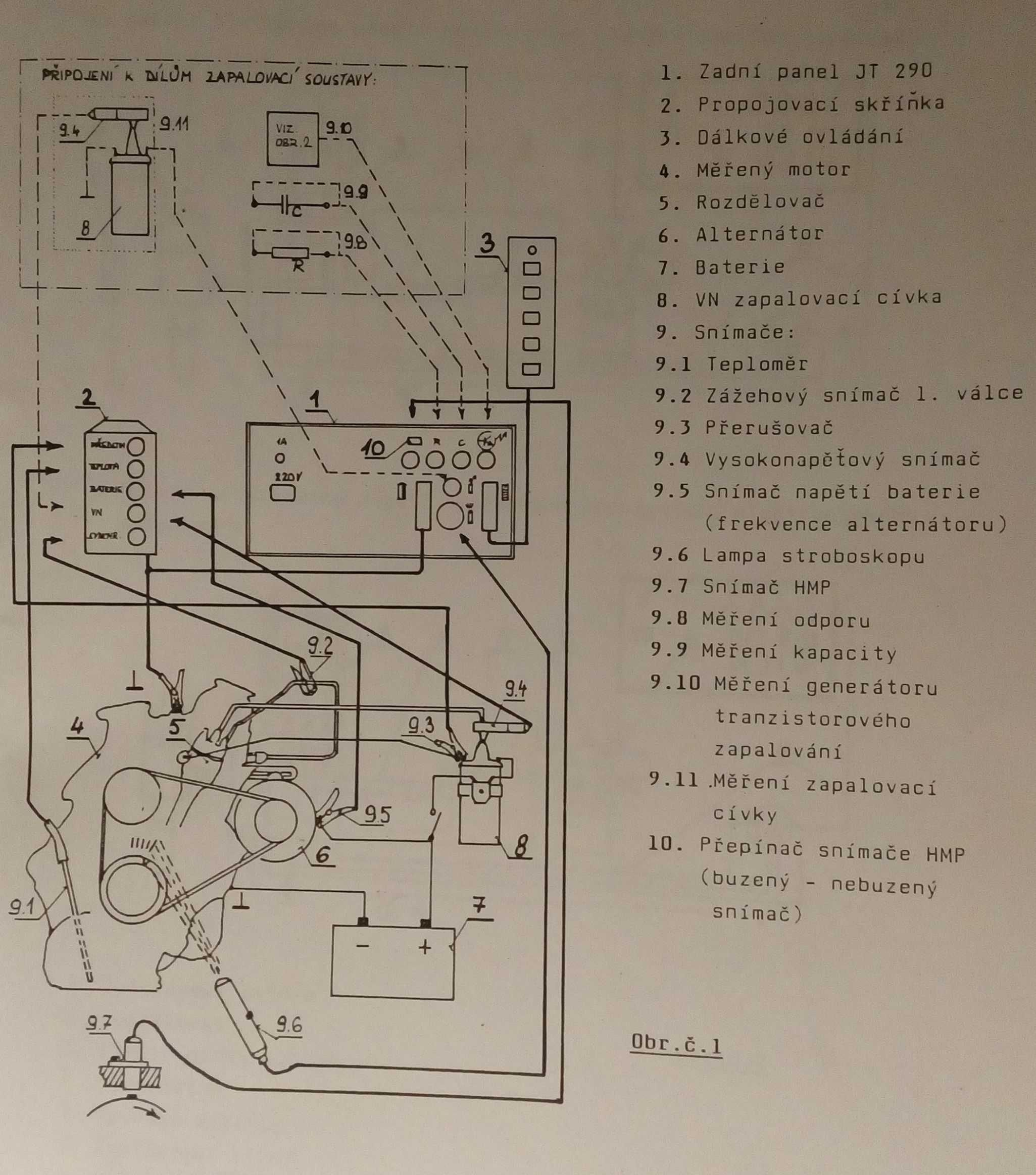

Schema zapojení přístroje
Schema zapojení přístroje
![Elektronické zapalování zapojení měření](/img/original/532/elektronicke-zapalovani-zapojeni-mereni.jpg)

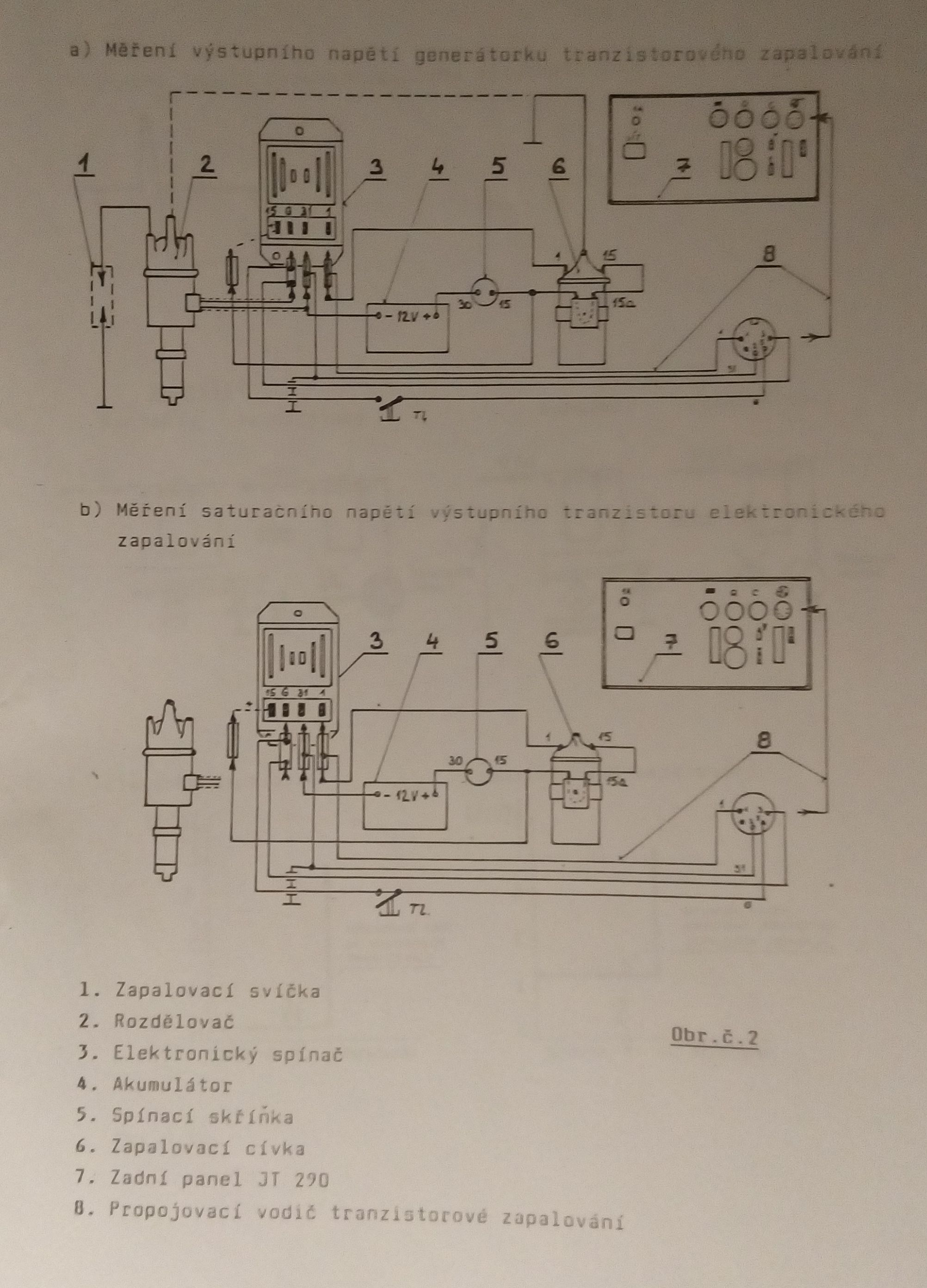

Elektronické zapalování zapojení měření
Elektronické zapalování zapojení měření
![Diagram](/img/original/533/diagram.jpg)

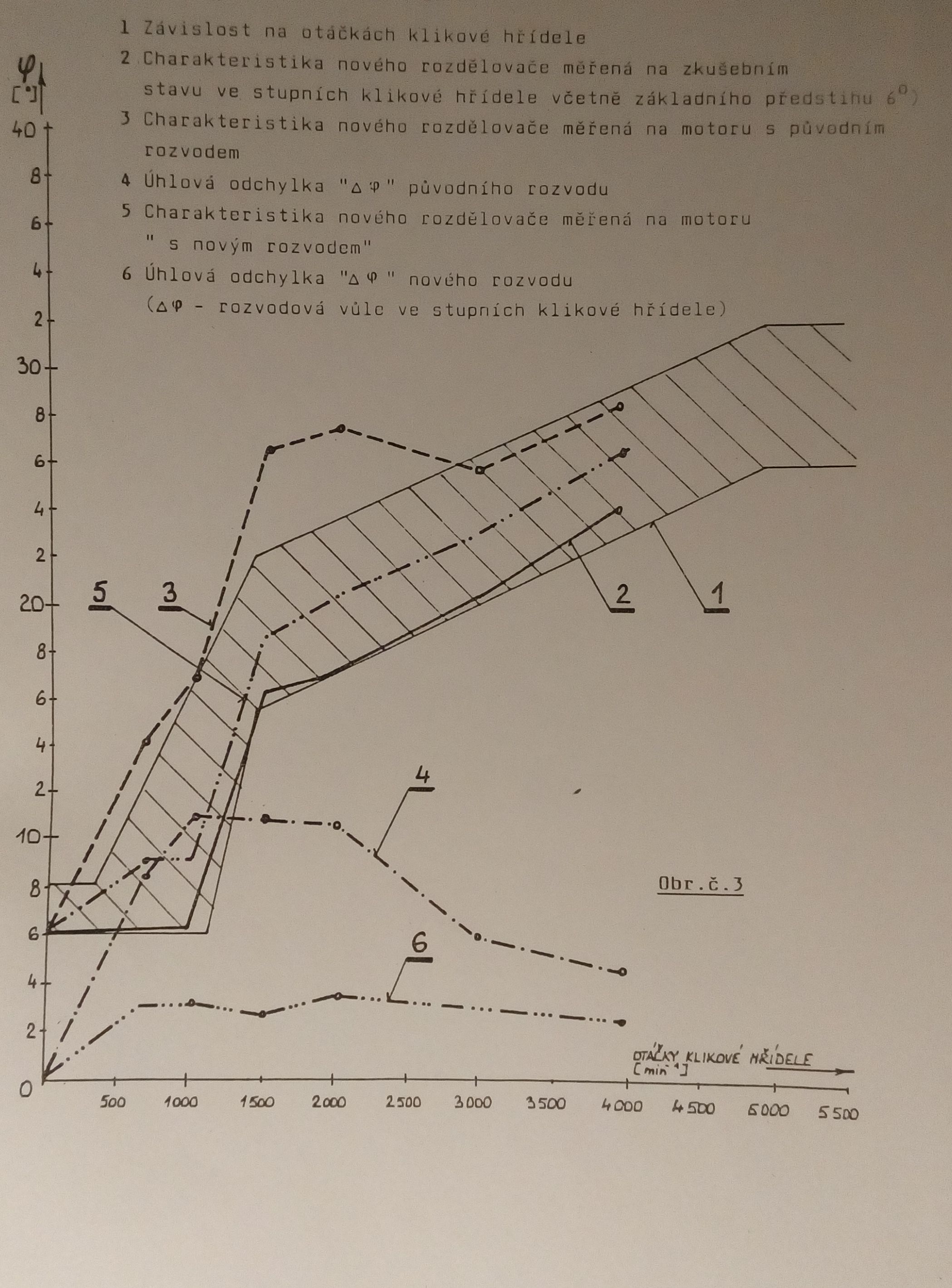

Diagram
Diagram
![Základní příslušenství přístroje](/img/original/534/zakladni-prislusenstvi-pristroje.jpg)

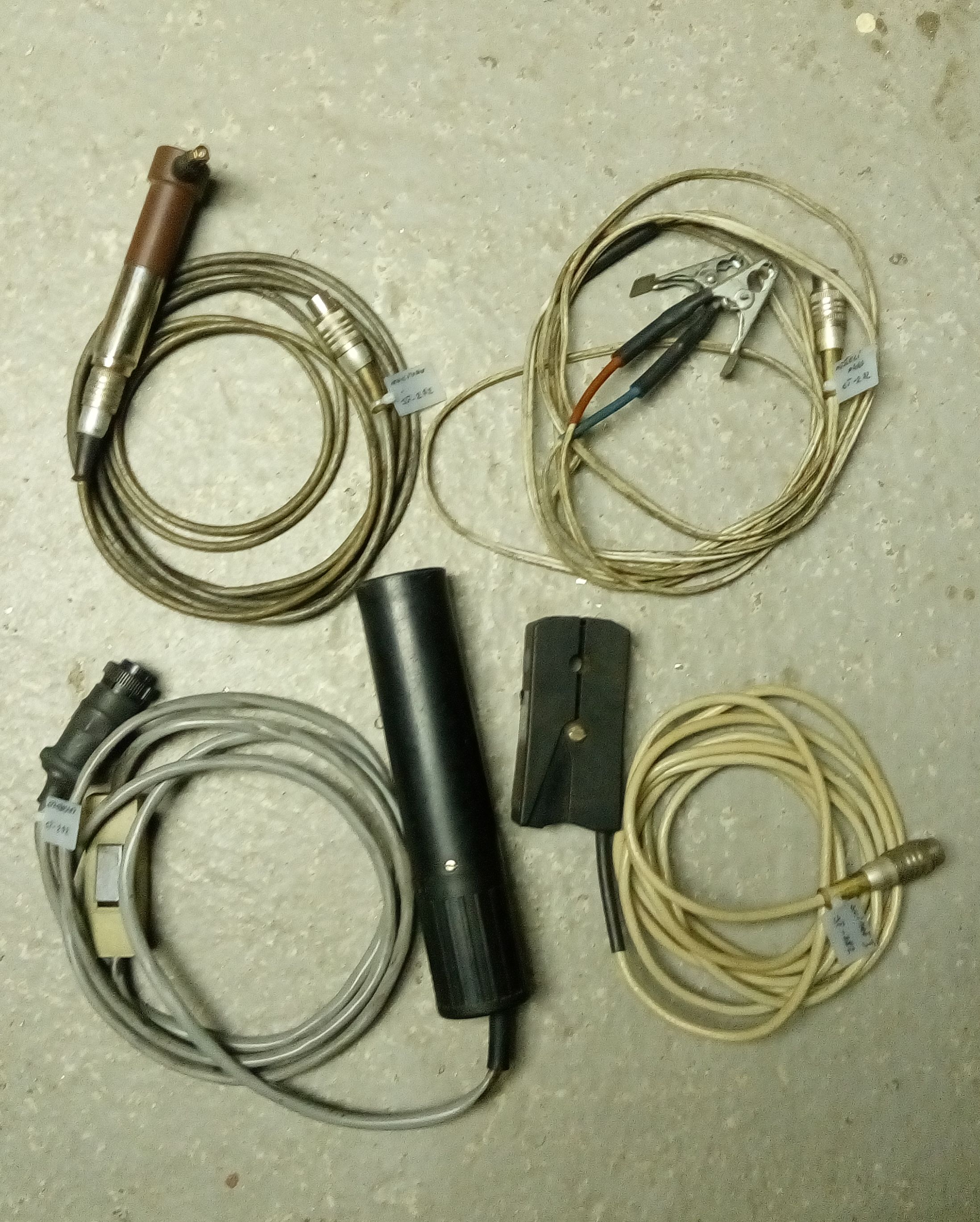

Základní příslušenství přístroje
Základní příslušenství přístroje
/8
![Čelní panel přístroje](/img/original/527/celni-panel-pristroje.jpg)
Čelní panel přístroje
Čelní panel přístroje
![Zadní panel přístroje](/img/original/528/zadni-panel-pristroje.jpg)
Zadní panel přístroje
Zadní panel přístroje
![Programové karty](/img/original/529/programove-karty.jpg)
Programové karty
Programové karty
![Modulová karta Š 130](/img/original/530/modulova-karta-s-130.jpg)
Modulová karta Š 130
Modulová karta Š 130
![Schema zapojení přístroje](/img/original/531/schema-zapojeni-pristroje.jpg)
Schema zapojení přístroje
Schema zapojení přístroje
![Elektronické zapalování zapojení měření](/img/original/532/elektronicke-zapalovani-zapojeni-mereni.jpg)
Elektronické zapalování zapojení měření
Elektronické zapalování zapojení měření
![Diagram](/img/original/533/diagram.jpg)
Diagram
Diagram
![Základní příslušenství přístroje](/img/original/534/zakladni-prislusenstvi-pristroje.jpg)
Základní příslušenství přístroje
Základní příslušenství přístroje
